Karbondioksit (CO2) Gazlı Söndürme Sistemi
Kullanım Alanları
Ağır sanayi tesislerinde ve derin risk barındıran endüstriyel sahalarda standart söndürücüler yetersiz kalır. Vizyon Rapid olarak başta İstanbul, Kocaeli ve Gebze O.S.B. olmak üzere Türkiye genelindeki ağır sanayi tesisleri için projelendirdiğimiz Karbondioksit (CO2) Gazlı Söndürme Sistemleri, çok yüksek söndürme kabiliyetine sahip nihai bir güvenlik kalkanıdır.
Bu sistem, insansız çalışmanın esas olduğu ve derin yangın riskinin bulunduğu şu stratejik endüstriyel alanlarda kesin koruma sağlamak üzere tasarlanmıştır:
- Trafo Merkezleri ve Odaları
- Güç Aktarım ve Jeneratör Odaları
- Kablo Galerileri ve Şaftları
- Ağır İş Makinesi ve Motor Odaları
- Endüstriyel Boya Kabinleri
- Yanıcı ve Parlayıcı Sıvı Depolama Alanları
- Elektrik Kontrol ve Ana Pano Odaları
Binaların Yangından Korunması Hakkındaki Yönetmelik ve Yasal Standartlar
Ağır sanayi tesislerinde, trafo odalarında ve güç aktarım merkezlerinde su veya köpük gibi standart söndürücüler kullanılamaz. Çünkü su, yüksek akımla birleştiğinde hem cihazları tahrip eder hem de ölümcül patlamalara yol açar. Bu yüzden, işletmelerin İtfaiye Uygunluk Raporu alabilmesi için yönetmeliğin emrettiği özel gazlı sistemleri kurması yasal bir zorunluluktur.
MADDE 98 Kapsamındaki Zorunlu Önlemler:
(1) Tesisin niteliğine bağlı olarak sertifikalı sabit otomatik söndürme sistemleri tasarlanır.
(2) Suyun söndürme etkisinin yeterli görülmediği veya su ile reaksiyona girebilecek maddelerin bulunduğu depolama hacimlerinde uygun tipte gazlı sistem tesis edilir.
(3) Sistemin tasarımında TS ISO 14520 standardı esas alınır. Otomatik gaz boşaltımı sırasında personeli tahliye etmeye yönelik sesli ve ışıklı uyarılar kesinlikle temin edilmek zorundadır.
(4) Gaz boşalım anında odadaki havalandırma bacalarının ve menfezlerin otomatik olarak kapanacak şekilde dizayn edilmesi yasal bir şarttır.
Karbondioksit (CO2) Gazlı Söndürme Sistemi Nasıl Çalışır?
Karbondioksit (CO2) renksiz, kokusuz ve elektriği kesinlikle iletmeyen yalıtkan bir gazdır. Bu sistemin temel söndürme prensibi, ortamdaki oksijen konsantrasyonunu çok hızlı bir şekilde düşürerek alevi kimyasal olarak boğmaktır.
Normal şartlarda havada %21 oranında oksijen bulunur. Yangının tutunabilmesi için ise en az %15 oksijene ihtiyaç vardır. Sistem devreye girdiğinde, yüksek basınçlı CO2 gazı ortama boşalır ve oksijen oranını saniyeler içinde %15’in altına düşürür. Böylece alevler anında boğularak söner. Ayrıca, sıvı fazdan gaz fazına geçerken genleşen karbondioksit, ortamda devasa bir “termal şok” yaratarak sıcaklığı anında düşürür. Bu yüzden ortam soğuduğu için yangının yeniden alevlenme riski tamamen ortadan kalkar.
HAYATİ İSG UYARISI: İnsanlı Mahallerde Neden Yasaktır?
CO2 sistemleri çok yüksek ve acımasız bir söndürme gücüne sahiptir. Ancak ortamdaki oksijeni hızla yok ettiği için, sistemin boşaldığı esnada odada insan bulunması durumunda ölümcül asfiksi (boğulma) tehlikesi yaratır. Bu yüzden ofis, üretim bandı gibi “insanlı mahallerde” kesinlikle tercih edilmez.
Şayet bakım-onarım veya ani müdahale gibi sebeplerle bu riskli odalara girilecekse, sistemin kazaen boşalmasının önüne geçmek için tüm güvenlik önlemleri alınmalıdır. Sistem bakım moduna alınmalı ve manuel kilitleme (lock-out) valfleri kapatılmalıdır.
Endüstriyel Alanlarda CO2 Sisteminin Mühendislik Avantajları
Ağır sanayi projelerinde ve yüksek riskli depolama sahalarında bu gazın rakipsiz kabul edilmesinin temelinde, barındırdığı güçlü mühendislik özellikleri yatar. Sistemin sağladığı ana avantajlar şunlardır:
Kabloların ve malzemelerin derinlerine nüfuz etmiş, kaynağı zor bulunan için için yanan (derin) yangınlarda bile alevi boğarak kesin çözüm sunar. Lokal uygulamalarda en etkili gazdır.
Olası bir yangın durumunda, dedektörlerin alevi algılamasından itibaren sistemin tam kapasite boşalma süresi maksimum 60 saniyedir. Çok hızlı tepkime ile üretim tesisini korur.
Elektriksel iletkenliği kesinlikle yoktur. Milyonlarca liralık yüksek gerilimli trafolara ve güç aktarım odalarına zarar vermez. Not: Sistem ilk boşaldığında şok etkisinden dolayı ortamda anlık bir toz bulutu oluşturabilir.
Ozon tabakasına zarar vermeyen çevresel bir yapıya sahiptir. Ayrıca sistem kullanıldıktan sonra, diğer temiz gazlara kıyasla CO2 gazının yeniden dolum ve bakım maliyeti piyasadaki en uygun seçenektir.
Üretim, Donanım Kalitesi ve Sistem Entegrasyonu
Vizyon Rapid mühendisliği güvencesiyle sunduğumuz Karbondioksit gazlı sistemlerin silindir (tüp) ve nozul imalatları, bizzat kendi tesislerimizde yerli olarak yapılabildiği gibi projenin İdari Şartnamesine göre yurtdışından da ithal edilebilmektedir. Müşterilerimizin bütçe planlamalarına ve regülasyon tercihlerine göre yerli üretim ya da ithal ürün seçeneklerimiz mevcuttur. Her iki sistem altyapısında da kullanılan aktivasyon vanaları uluslararası onaylara (UL/FM/CE) sahiptir.
Ağır Sanayi Tesislerinizi Yasal Standartlarla Koruyun
Sadece insansız mahallerde kullanılabilen, çok yüksek söndürme gücüne sahip uluslararası onaylı CO2 projeleri için hemen uzman mühendis kadromuzdan ücretsiz saha keşfi desteği alın.
Ücretsiz Proje Keşfi İsteyinEndüstriyel Alanlarda Söndürme Ajanlarının Karşılaştırma Matrisi
Ağır sanayi tesislerinde, boya kabinlerinde ve yüksek gerilim trafolarında yangın sınıfları çok daha agresiftir. Bu yüzden kullanılacak söndürme ajanının ortamdaki donanıma ve yasal risk profiline tam uyum sağlaması gerekir. Aşağıdaki matris, CO2 gazlı sistemlerin diğer alternatiflere karşı barındırdığı mühendislik farklarını açıkça göstermektedir:
| Söndürme Ajanı / Kriter | Derin Yangın Gücü | Elektriksel Yalıtkanlık | İnsanlı Mahal Uygunluğu | Yeniden Dolum Maliyeti |
|---|---|---|---|---|
| Karbondioksit (CO2) Gazı | Kusursuz (Şok Etkisi) | Tam Yalıtkan | Ölümcül Risk (Yasaktır) | En Düşük Maliyet |
| FM-200 / Novec 1230 | Yüzeyde Etkili | Tam Yalıtkan | Güvenli (Kullanılabilir) | Çok Yüksek Maliyet |
| Sulu Sprinkler Hatları | Elektrikte Patlatır | İletken (Riskli) | Güvenli | Düşük Maliyet |
Sistem Bileşenleri ve Teknik Montaj Mimarisi
Karbondioksit (CO2) gazlı söndürme donanımı, çok yüksek basınç altında çalışan (yaklaşık 50-60 bar) ve birbiriyle tam senkronize olması gereken 4 ana güvenlik bileşeninden oluşmaktadır. Bu mekanik yapı, şantiyelerdeki risk yönetimi için esneklik sağlar:

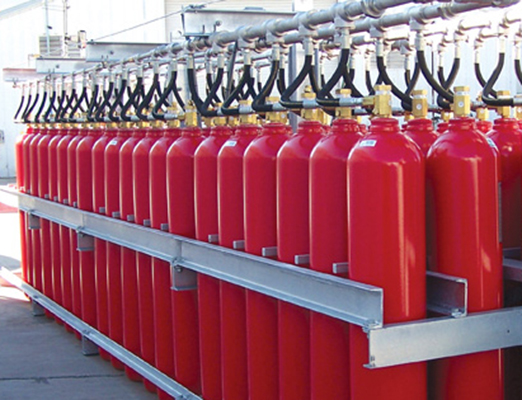

Yüksek basınca dayanıklı olarak özel üretilmiş, içerisinde likit halde karbondioksit gazı barındıran ve CE/PI işaretli çelik muhafaza silindirleridir.
Yangın algılandığında merkezi panodan gelen sinyalle veya pilot tüp basıncıyla patlayarak ana tüplerin deşarj olmasını sağlayan akıllı solenoid vanalar.
Odanın hacmine veya makinenin konumuna göre özel açılandırılan, sıvı haldeki CO2’yi saniyeler içinde gaz fazına dönüştürerek püskürten prinç/çelik nozullar.
İçerideki personelin kaçabilmesi için gaz boşalmadan önce 30-60 saniye boyunca çalan tahliye sireni ve gerektiğinde boşalmayı durduran bekletme (abort) butonları.
Uygulama Türlerine Göre Tasarım ve Kalibrasyon Standartları
CO2 sistemlerinde tam başarı yakalamanın sırrı doğru hacim ve alan hesaplamasıdır. Çünkü her endüstriyel makinenin veya deponun ürettiği yangın yükü farklıdır. Vizyon Rapid teknik ekibi montaj esnasında iki farklı uluslararası uygulama metodolojisi kullanmaktadır:
• Total Flooding (Hacimsel Koruma): Trafo odaları ve kablo galerileri gibi kapalı alanlarda uygulanır. Odanın tamamı sızdırmaz hale getirilir ve kapalı hacmin tamamı saniyeler içinde gazla doldurularak oksijen seviyesi %15’in altına çekilir.
• Local Application (Lokal Koruma): Boya kabinleri, baskı makineleri veya açık alandaki jeneratörler gibi noktasal risklerde uygulanır. Gaz tüm odaya değil, doğrudan tehlikeli makinenin veya ekipmanın üzerine yüksek debili özel nozullarla püskürtülür.
CO2 Sistemleri Hakkında Sıkça Sorulan Sorular
Trafo odaları, güç aktarım odaları, kablo galerileri, boya kabinleri ve yanıcı sıvı depolama alanları gibi oksijenin hızlıca kesilmesi gereken yüksek riskli alanlarda kullanılır.
CO2 söndürme prensibi oksijen konsantrasyonunu hızla düşürmeye dayalıdır. Bu durum mahalde bulunan insanlar için hayati risk yarattığından insanlı mahallerde kullanılmaz.
Hayır, karbondioksit gazının elektriksel iletkenliği yoktur ve boşalma sonrası kalıntı bırakmaz. Bu sayede hassas elektrik pano odalarında güvenle tercih edilir.
Tüm CO2 sistemlerimiz TS ISO 14520 standartlarına ve Binaların Yangından Korunması Hakkındaki Yönetmelik şartlarına tam uyumlu olarak projelendirilir.
Karbondioksit gazı, diğer söndürme gazlarına (Novec 1230 veya FM200 gibi) kıyasla çok daha ekonomik bir dolum maliyetine ve yüksek ulaşılabilirliğe sahiptir.
